АЦП для построения простых аналоговых входных каскадов

15.02.2017
АЦП для построения простых аналоговых входных каскадов
Linear Technology Corporation представляет 16-разрядный АЦП последовательного приближения LTC2311-16 с широким диапазоном входных синфазных напряжений.

АЦП для построения простых аналоговых входных каскадов

Linear Technology Corporation представляет 16-разрядный АЦП последовательного приближения LTC2311-16 с широким диапазоном входных синфазных напряжений. Устройство снабжено гибким дифференциальным входом, на который можно подавать аналоговые сигналы вплоть до частоты Найквиста. Оно осуществляет прямое преобразование сигналов различных типов и характеризуется при этом высоким отношением сигнал-шум - 81.6 дБ на частоте 2.2 МГц и уровнем подавления синфазных помех – 85 дБ для быстроменяющихся входных напряжений.

Такие приложения, как медицинское оборудование и контрольно-измерительные приборы, которым необходима хорошая развязка между каналами, часто используют одноканальные АЦП для изоляции входного каскада. Каждый из этих преобразователей в свою очередь нуждается в схеме формирования входного сигнала и источнике питания с гальванической развязкой. В результате дублирования описанной схемы для каждого канала системы, ее упрощение становится главенствующей задачей разработчика. Применение LTC2311-16 с гибким дифференциальным входом и широким диапазоном синфазных напряжений позволяет упростить схемы формирования входных сигналов системы благодаря уменьшению количества компонентов, что приводит к снижению стоимости изделия, его габаритов и потребляемой мощности.

LTC2311-16 является старшим представителем семейства совместимых по выводам 16-, 14- и 12-разрядных АЦП последовательного приближения с частотой дискретизации 5 и 2 MSPS (млн. выборок в секунду). Устройства содержат высокоточный источник опорного напряжения с малым температурным дрейфом, составляющим 20 мкВ/°C. Все АЦП семейства работают от источника питания напряжением 3.3 В или 5 В, при этом потребляемая мощность составляет 30 мВт для 3.3 В и 50 мВт для 5 В. Простая интеграция преобразователя в систему возможна за счёт наличия высокоскоростного SPI-совместимого интерфейса ввода-вывода с логическими уровнями КМОП и LVDS.

LTC2311-16 выпускается в различных версиях, рассчитанных на коммерческий, промышленный и автомобильный (от –40°C до 125°C) диапазоны рабочих температур. В течение 2016 года компания Linear Technology планирует расширить семейство LTC231x новыми устройствами.

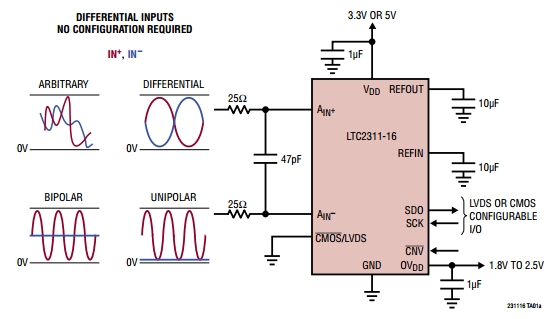

Типовая схема включения LTC2311-16

Типовая схема включения LTC2311-16

Отличительные особенности:

  • Частота дискретизации: 5 млн. выборок в секунду (LTC2311) и 2 млн. выборок в секунду (LTC2310)
  • Дифференциальное входное напряжение с амплитудой 8 В
  • Широкий диапазон синфазных напряжений
  • Отношение сигнал-шум (SNR): 81.6 дБ
  • Уровень гармонических искажений (THD) при входной частоте 2.2 МГц и разрешении 16 бит: −90 дБ
  • Типовое значение интегральной нелинейности (INL): ±3 младших значащих разряда, максимальное значение - ±8 младших значащих разряда
  • Источник опорного напряжения на 2.048 В или 4.096 В и малым температурным дрейфом 20 мкВ/°C
  • Напряжение источника питания: 3.3 В или 5 В
  • Отсутствие временных задержек на цикл преобразования (LTC2310)
  • Низкая рассеиваемая мощность: 30 мВт (3.3 В) и 50 мВт (5 В)
  • SPI-совместимый последовательный интерфейс ввода-вывода с логическими уровнями КМОП и LVDS
  • Диапазон рабочих температур:
    • LTC2311Cxx от 0°C до +70°C
    • LTC2311Ixx от –40°C до +85°C
    • LTC2311Hxx от –40°C до +125°C
  • Компактный 16-выводной корпус MSOP размером 4 мм × 5 мм
